CW230步进电机驱动器

一、产品介绍

1．概述

CW230是采用专用技术的细分型高性能步进电机驱动器，适用驱动57BYG、42BYG等3A以下两相、四相混合式步进电机。由于采用新型的双极性恒流斩波驱动技术，使用同样的电机时可以比其他驱动方式输出更大的速度和功率。CW230的细分功能使步进电机运转精度提高1-64倍。每秒两万次的斩波频率，可消除驱动器中的斩波噪音。另一特有的功能是静止自动减流：当电机处于停止状态时，输出电流可自动降至较低值，从而减少电机和驱动器的发热。
其工作电流范围为0.9A-3A，输出电流共有16档，电流分辨率约为0.5A；具有自动半流、自检、过压、欠压和过流等保护功能。本驱动器为直流供电，建议工作电压范围为18VDC-40VDC。

2．特点

•高性能、低价格
•内置微步细分
•停止时自动半流
•光电隔离信号输入/输出
•脉冲响应频率最高可达50KHz
•低温升、低振动
•在线自适应PID技术

3．主要应用领域

适合各种中小型自动化设备和仪器，例如：气动打标机、贴标机、割字机、激光打标机、绘图仪、小型雕刻机、 数控机床、拿放装置等。在用户期望低振动、低成本、 小噪声、高精度、高速度的设备中应用效果特佳。

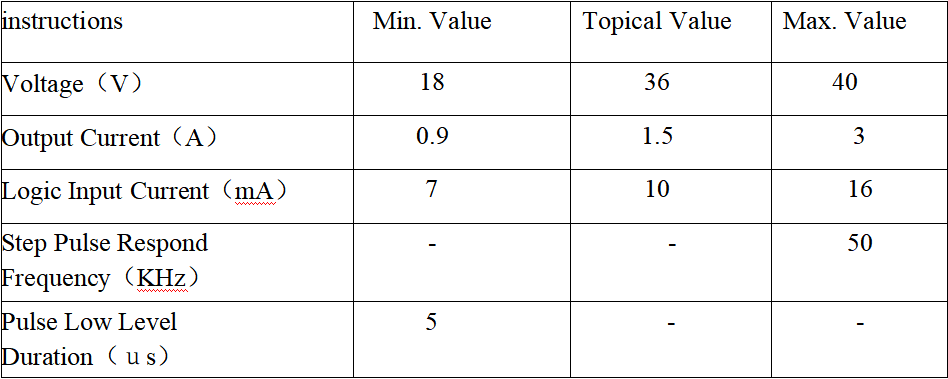

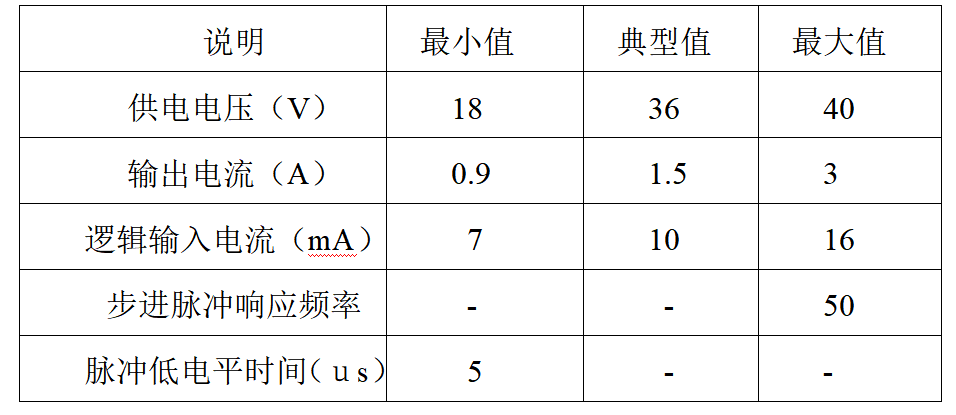

4．电气参数

二、参数设置

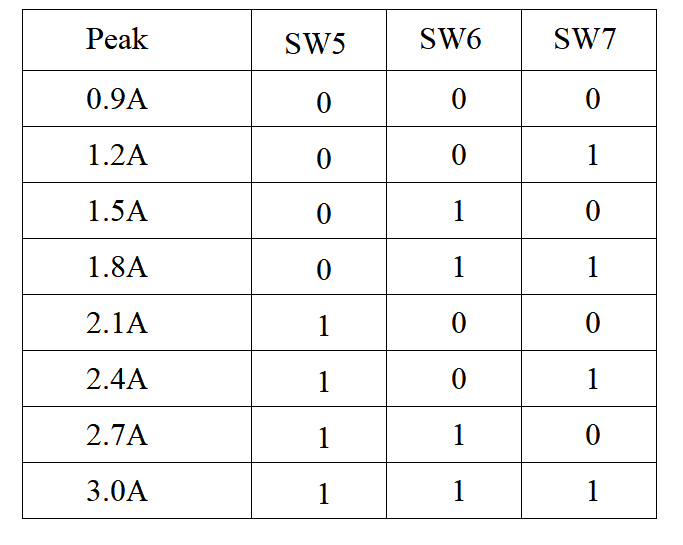

1. 电流设定

拨码开关：ON=0；OFF=1

2. 半流设定

如上位控制机在半秒没有发出步进信号，驱动器将自动进入节电半流状态，电机绕组的相电流将减为设定的一半，在此状态下电机和驱动器的功耗得以降低，但电机的输出力矩也相应的降低。在下一个脉冲到来时自动恢复输出电流额定值。

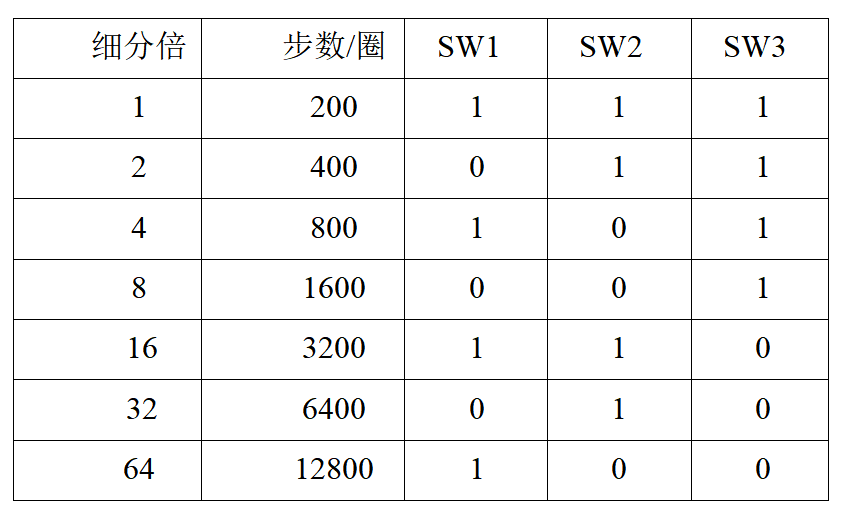

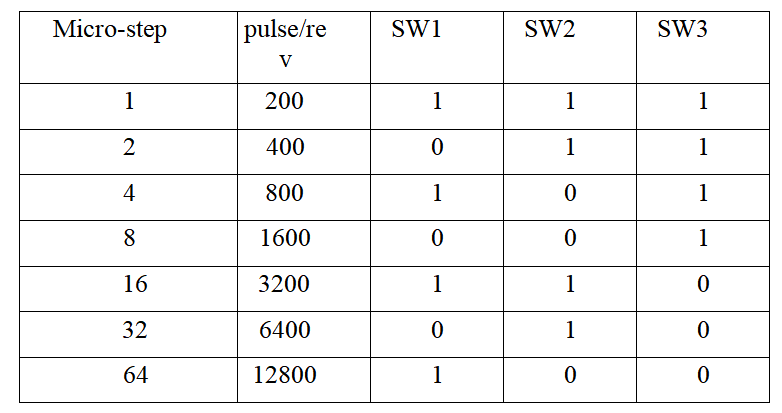

3. 微步细分设定

拨码开关：ON=0；OFF=1

三、接口接线说明

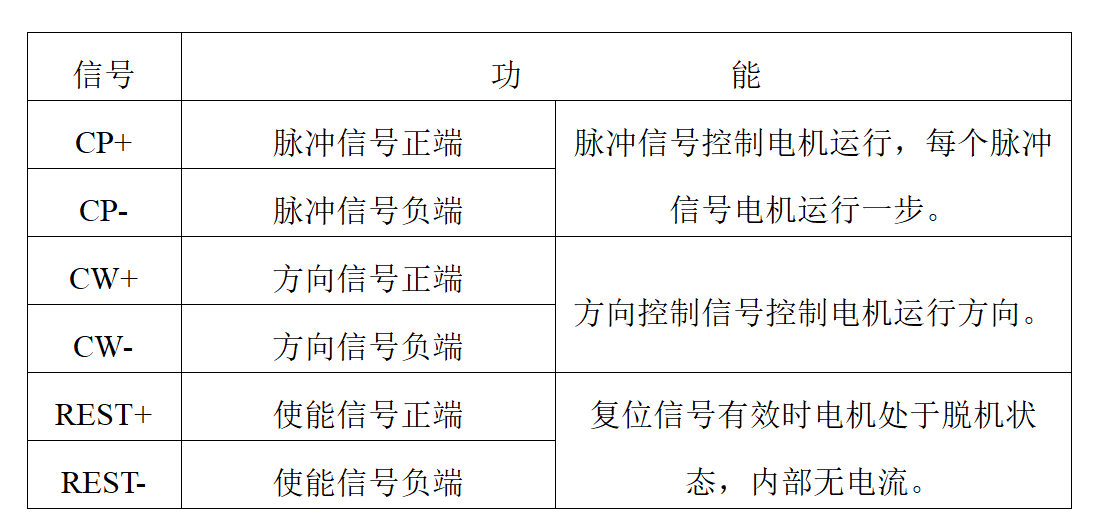

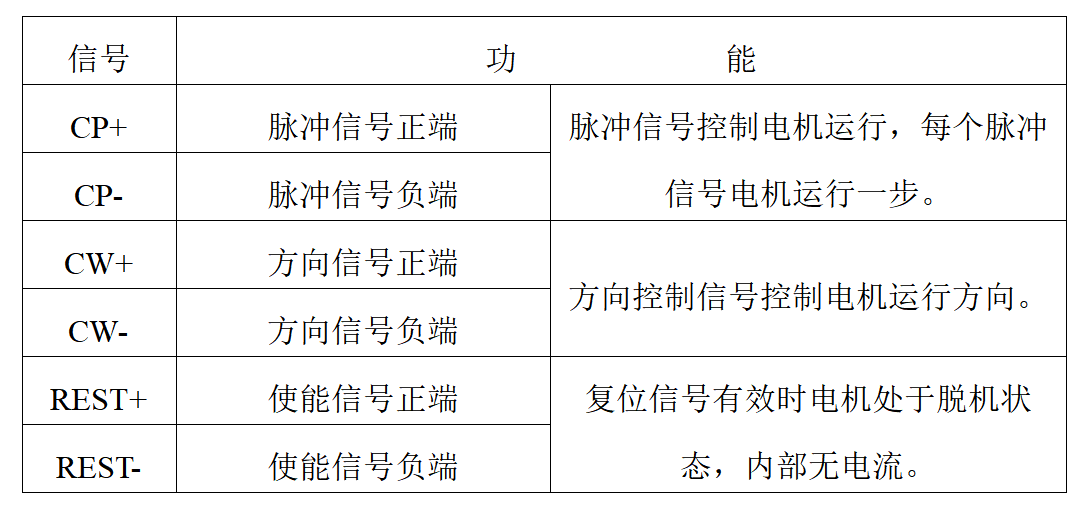

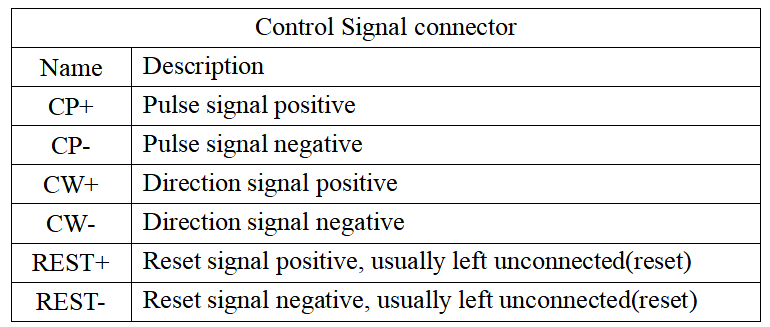

1．控制信号接口

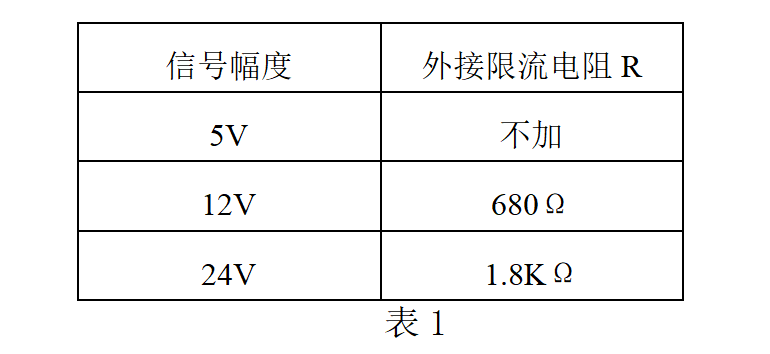

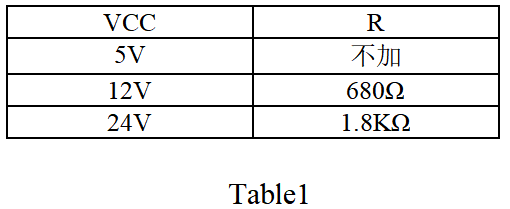

输入信号电压幅值大于5V，则输入端需要串联限流电阻(参考控制信号接口电路图)。

2．强电接口

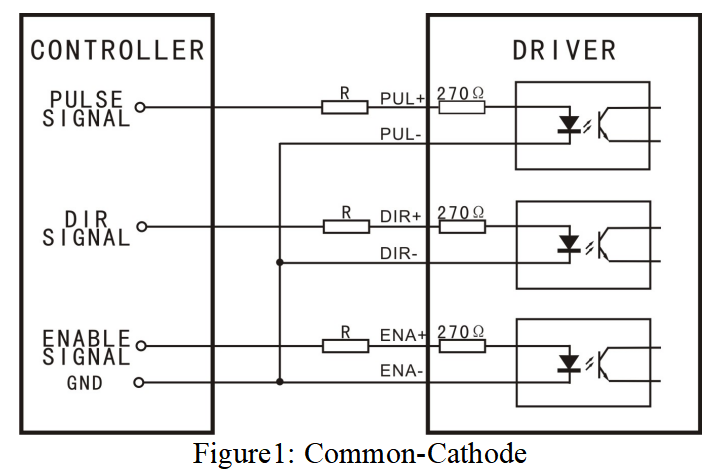

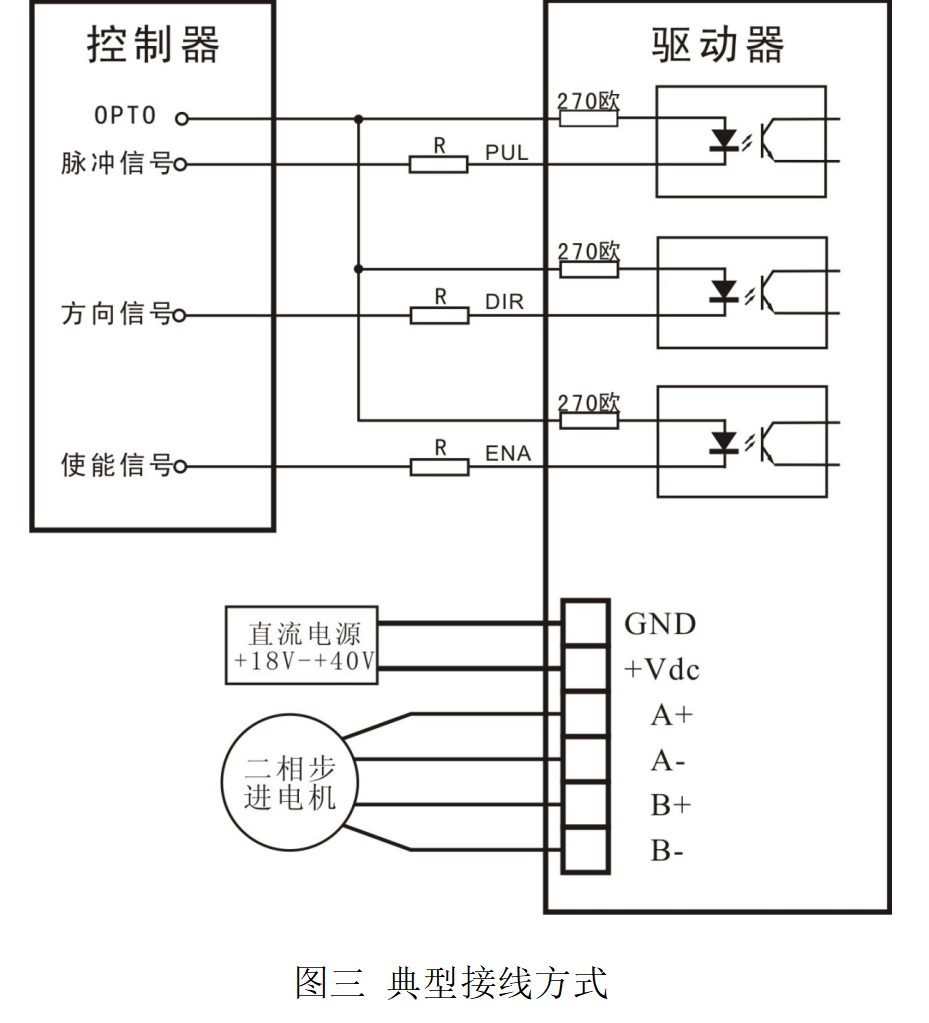

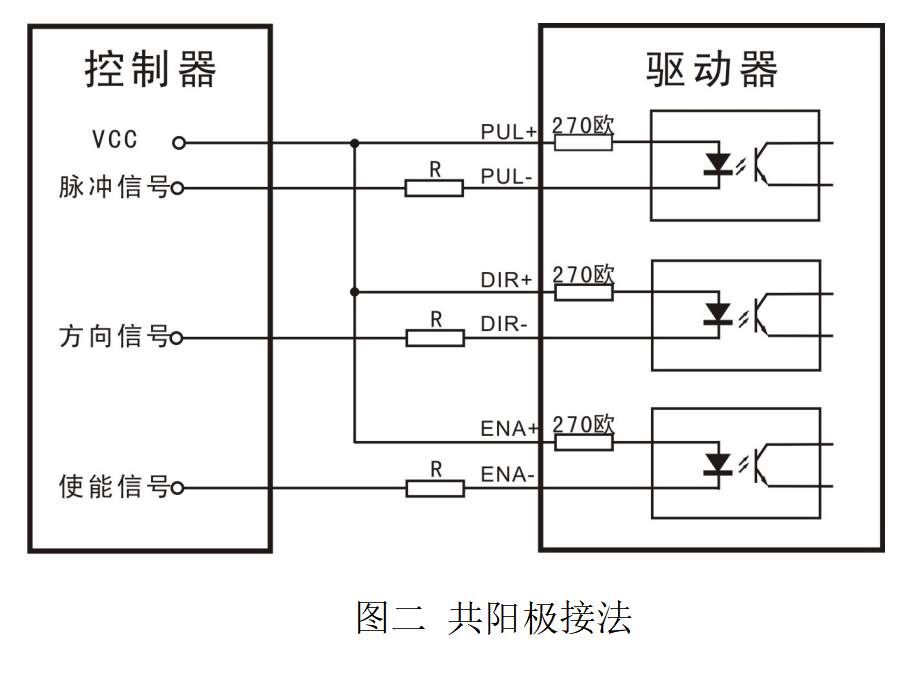

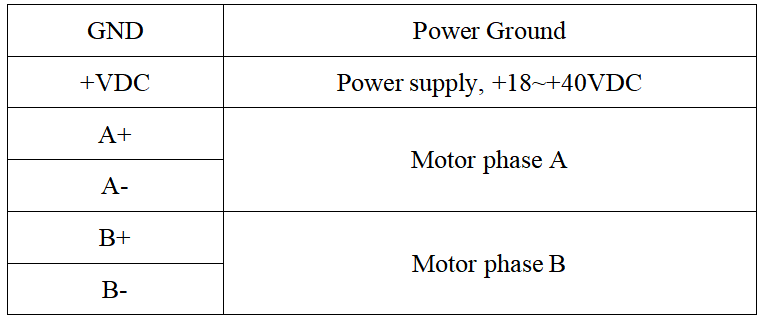

3. 控制信号接口电路

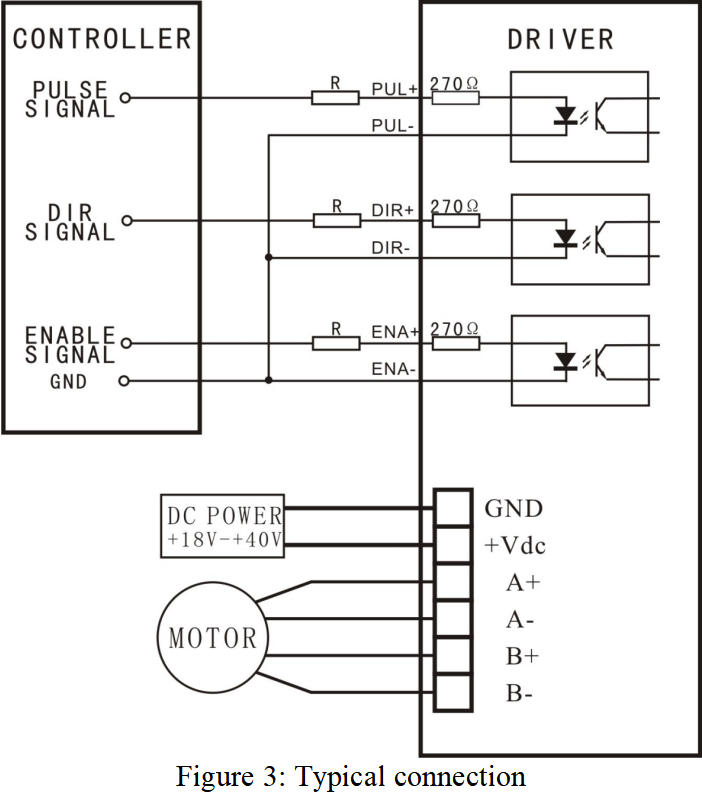

信号接口详细说明：CW230型步进电机驱动器内部的接口电路都采用光耦信号隔离，图中R为外接限流电阻。接法为差动接法，抗干扰性能良好。

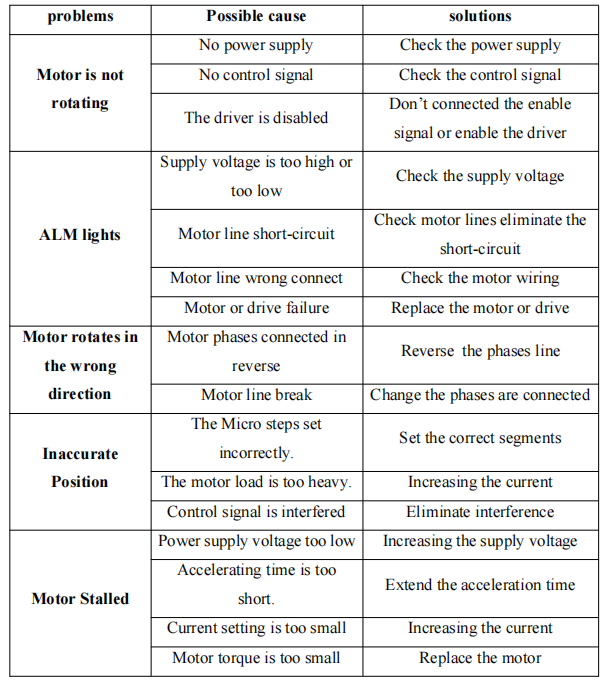

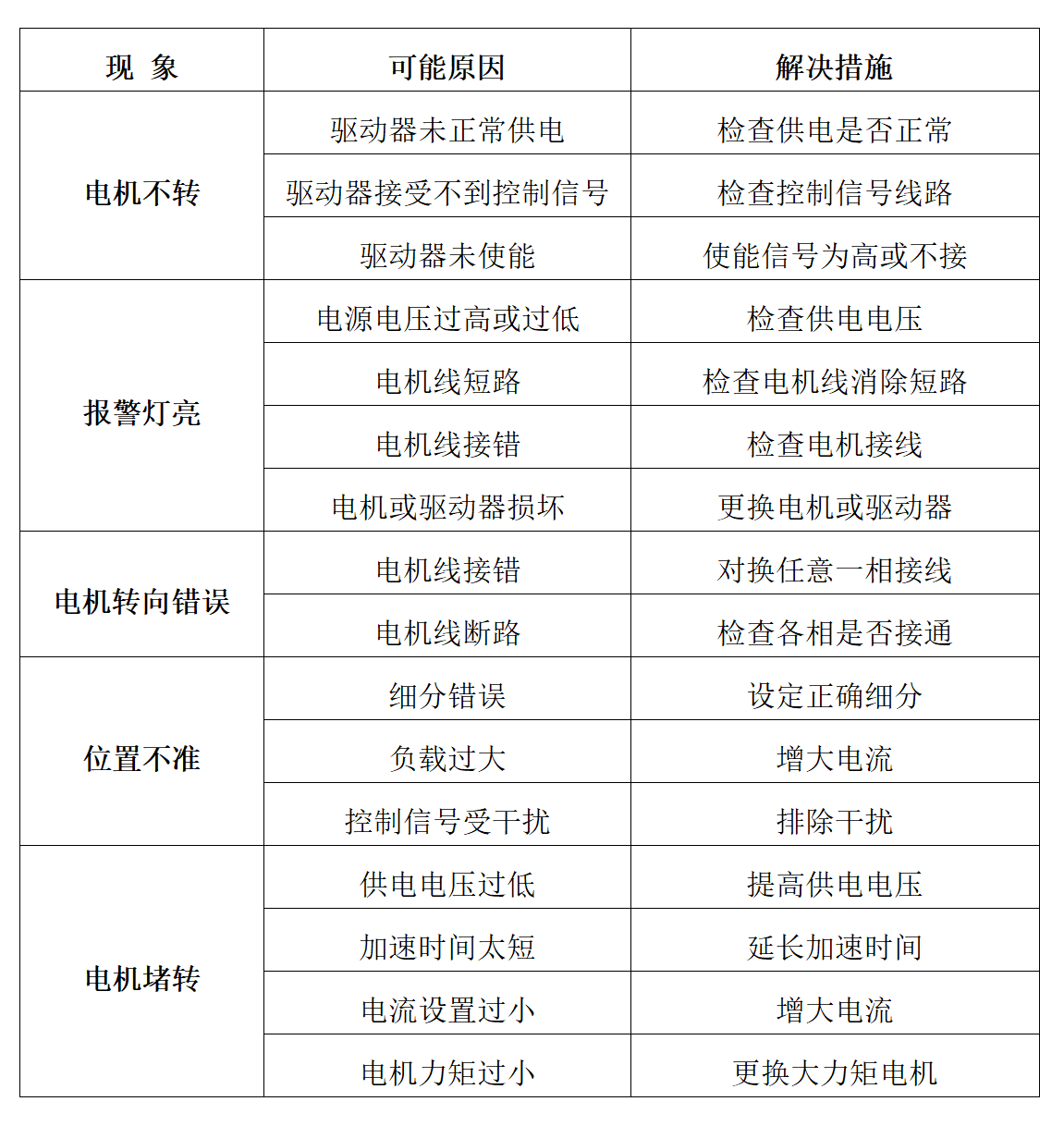

四、常见故障

五、外形及安装尺寸 (单位：mm(inch),1 inch = 25.4mm)

驱动器外形尺寸为：100×59×19mm，具体见外型尺寸图。注意留出大于10CM的空间以利于散热。安装时应使其紧贴在金属机柜上以利于散热。
